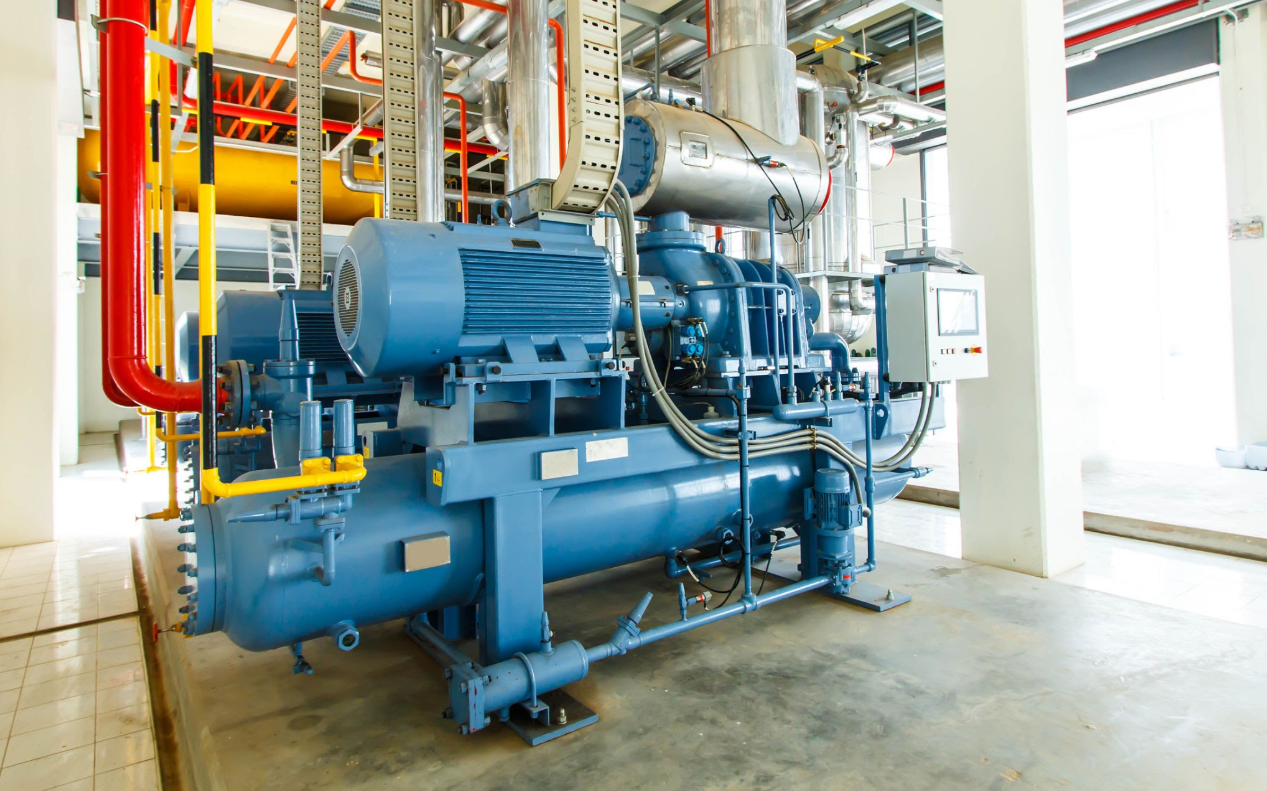

Chiller Gruplarında Ekonomizör Kullanımı ile Kapasite Artışı
Endüstriyel soğutma sistemlerinde işletme maliyetlerinin en büyük kalemini kompresörlerin tükettiği elektrik enerjisi oluşturur. Tesisinizin soğutma ihtiyacı arttığında veya mevcut sistemin verimi düştüğünde, akla gelen ilk çözüm genellikle yeni ve daha büyük bir chiller grubu yatırımı yapmaktır. Ancak termodinamik prensiplere dayanan mühendislik çözümleriyle, mevcut sisteminizde ciddi bir kapasite artışı sağlamak mümkündür. Bu çözümlerin başında ekonomizör (subcooler) kullanımı gelir. Özellikle vidalı kompresörlerin kullanıldığı chiller sistemlerinde ekonomizör devresi, fazladan güç tüketmeden soğutma kapasitesini artıran ve sistemin COP (Performans Katsayısı) değerini yükselten kritik bir donanımdır.
Ekonomizör (Subcooler) Nedir ve Nasıl Çalışır?
Standart bir soğutma çevriminde, kondenserden (yoğuşturucu) çıkan sıvı haldeki soğutucu akışkan, doğrudan genleşme valfine (TXV veya EEV) gider. Ancak genleşme valfine giren akışkanın sıcaklığı ne kadar düşük olursa, evaporatörde (buharlaştırıcı) ısı çekme kapasitesi o kadar yüksek olur.
Ekonomizör, kondenserden çıkan ana sıvı hattındaki soğutucu akışkanı, genleşme valfine girmeden önce aşırı soğutmaya (subcooling) tabi tutan bir plakalı eşanjör sistemidir.
Çalışma Prensibi:
Kondenserden çıkan yüksek basınçlı sıvının küçük bir kısmı (genellikle %10-20 arası) ana hattan ayrılır.
Ayrılan bu küçük miktar, yardımcı bir genleşme valfinden geçirilerek orta basınca düşürülür. Basıncı düşen akışkanın sıcaklığı hızla azalır.
Soğuyan bu akışkan, ekonomizör (plakalı eşanjör) içinden geçerken, ana sıvı hattında evaporatöre doğru ilerleyen akışkanı soğutur (subcooling yapar).
Ekonomizörde buharlaşan orta basınçlı gaz, doğrudan vidalı kompresörün üzerindeki ekonomizör portundan (ara kademe) kompresöre geri enjekte edilir.
Ekonomizör Kullanımının Mekanik ve Termodinamik Avantajları
FSI Soğutma olarak sahada yaptığımız kapasite analizlerinde, ekonomizör entegrasyonunun sisteme şu temel avantajları sağladığını gözlemliyoruz:
Soğutma Kapasitesinde Artış: Ana genleşme valfine çok daha soğuk bir akışkan girdiği için, evaporatördeki entalpi farkı büyür. Bu durum, kompresörün bastığı aynı miktar akışkanla %10 ila %20 arasında daha fazla soğutma kapasitesi elde edilmesini sağlar.
COP (Enerji Verimliliği) Yükselişi: Kapasitedeki bu artışa karşılık, kompresörün çektiği elektrik enerjisindeki artış çok daha marjinal kalır (sadece orta basınç gazının sıkıştırılması için gereken küçük ekstra iş). Sonuç olarak sistemin enerji verimliliği (COP) doğrudan artar.
Kompresör Soğutması: Ekonomizör portundan kompresöre dönen gaz, aynı zamanda vidalı kompresörün soğutulmasına da yardımcı olur. Bu durum, özellikle yüksek basınç oranlarında (yaz aylarında yüksek kondenzasyon veya derin dondurma uygulamalarında) kompresörün mekanik ömrünü uzatır.
Hangi Durumlarda Ekonomizöre İhtiyaç Duyulur?
Her soğutma sisteminde ekonomizör şart olmamakla birlikte, aşağıdaki senaryolarda bu mühendislik çözümü neredeyse zorunludur:
Yüksek Sıkıştırma Oranları: R404A veya R507 gibi gazlarla düşük sıcaklık (-20°C ve altı) uygulamaları yapılıyorsa.
Kapasite Yetersizliği: Tesis büyüdüğü için mevcut chiller kapasitesi sınırda çalışıyor ve ek yatırımdan kaçınılmak isteniyorsa.
Sıcak İklim Şartları: Yaz aylarında kondenser sıcaklıklarının aşırı yükseldiği ve soğutma kapasitesinin düştüğü tesislerde.
Sonuç
Chiller sisteminizden maksimum verimi almak, sadece periyodik bakım yapmakla değil, aynı zamanda sistemi doğru termodinamik tasarımla işletmekle mümkündür. İşletmenizdeki vidalı kompresörlü chiller gruplarının kapasitesini artırmak ve enerji faturalarını optimize etmek istiyorsanız, sisteminize uygun bir ekonomizör revizyonu yapılıp yapılamayacağını değerlendirmek büyük bir fırsattır.
FSI Soğutma olarak, endüstriyel soğutma sistemlerinizin kapasite hesaplamalarını, enerji verimliliği analizlerini ve mekanik revizyonlarını uzman mühendislik kadromuzla gerçekleştiriyoruz. Sisteminizin verimliliğini artırmak için bizimle iletişime geçebilirsiniz.
